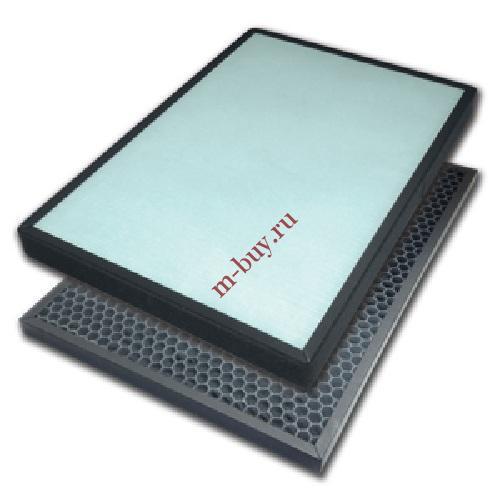

Комплект фильтров к АТМОС-МАКСИ-550

РЕКОМЕНДАЦИИ ПО ОБСЛУЖИВАНИЮ

Для продления срока службы рекомендуется очищать первичный сетчатый фильтр, блок фильтров "Антибактериальный + HEPA" и блок фильтров "Угольный + Фотокаталитический" примерно 1 раз в два месяца по мере загрязнения на основе визуального осмотра. Полную замену блока фильтров "Антибактериальный + HEPA" и блока фильтров "Угольный + Фотокаталитический" рекомендуется осуществлять примерно один раз в 8 - 10 месяцев или после появления специального сигнала от системного таймера CHANGE FILTER (см. далее). После замены всех фильтров, во время первого включения прибора, не забудьте сбросить системный таймер обслуживания прибора CHANGE FILTER.

ОБСЛУЖИВАНИЕ

Уважаемые пользователи! Прежде чем производить плановое обслуживание или осмотр внутренних частей воздухоочистителя, необходимо убедиться, что прибор полностью обесточен. Для этого нажмите кнопку ON/OFF для полного выключения прибора (см. раздел «ПРАВИЛА ПОЛЬЗОВАНИЯ», пункт «Выключение прибора»), а затем извлеките штепсель сетевого провода из розетки источника питания 220 В. Переместите прибор в удобное для обслуживания место передней панелью (1) к себе. Изделие готово к обслуживанию.

Система контроля загрязненности фильтров CHANGE FILTER

Воздухоочиститель «АТМОС-МАКСИ-550» имеет функцию контроля загрязненности фильтров. Данная электронная система оценивает степень загрязненности фильтров в приборе и выдает пользователю соответствующие сигналы напоминания о наступлении времени обслуживания или замены соответствующих фильтров.

Если во время работы изделия на панели управления (8) мерцает индикатор CHANGE FILTER, то это означает, что пришло время обслуживания (очистки) первичного сетчатого фильтра (2), блока фильтров «Антибактериальный + НЕРА» (3) и блока фильтров «Угольный + Фотокаталитический» (4). Подробные инструкции по обслуживанию (очистке) этих фильтров смотрите в последующих пунктах данного раздела. После процесса обслуживания фильтров, сразу при первом включении прибора необходимо сбросить системный таймер. Для этого нажмите и удерживайте кнопку RESET в течении 5 секунд. Индикатор CHANGE FILTER прекратит мерцание и погаснет.

Если во время работы изделия на панели управления (8) постоянно высвечивается индикатор CHANGE FILTER, то это означает, что срок эксплуатации блока фильтров «Антибактериальный + НЕРА» (3) и блока фильтров «Угольный + Фотокаталитический» (4) истек и их необходимо заменить новыми. Подробные инструкции по замене данных фильтров смотрите в последующих пунктах данного раздела. После замены фильтров при первом включении прибора нужно сбросить системный таймер. Для этого нажмите и удерживайте кнопку RESET в течении 5 секунд. Индикатор CHANGE FILTER погаснет.

Важное замечание! Последующие пункты данного раздела содержат информацию о среднестатистических рекомендуемых сроках обслуживания или замены фильтров. Однако если индикатор CHANGE FILTER выдают сигналы пользователю ранее, чем рекомендуемые среднестатистические сроки для обслуживания или замены фильтров, то необходимо произвести внеплановое обслуживание или замену. В любом случае, не забывайте сбрасывать системный таймер во время первого включения после обслуживания или замены фильтров..

Очистка передней панели

Рекомендуется производить очистку передней панели (1) по мере необходимости. Для удобства очистки демонтируйте данную деталь. Верхняя часть передней панели крепится к корпусу прибора (7) слева и справа с помощью защелок. Вставьте пальцы левой и правой рук в отверстия для входа воздуха слева и справа под передней панелью в верхней ее части. Одновременно отожмите (потяните на себя) панель от корпуса прибора, а затем извлеките ее наверх из посадочных мест (6) корпуса прибора. Панель демонтирована.

Для очистки используйте слегка влажную мягкую ткань. Избавиться от сильных загрязнений поможет ткань, смоченная нейтральным моющим средством. Не допускайте, чтобы на лицевой стороне передней панели оставались царапины, а во внутренней части остатки грязи. Не забудьте тщательно просушить деталь перед обратной установкой.

Далее возьмите переднюю панель (1) и установите ее нижнюю часть с двумя штырями в два соответствующих посадочных места (6) на корпусе очистителя воздуха и плотно прижмите к верхней части прибора на защелки. Убедитесь, что передняя панель плотно прилегает к корпусу прибора и неподвижна. В противном случае прибор не включится.

Чистка датчика загрязнения воздуха

На левой торцевой части корпуса прибора (7), расположена небольшая крышка, под которой во внутренней нише установлен датчик загрязнения воздуха. Данный датчик непрерывно сканирует степень загрязнения потока воздуха. Для очистки данного датчика демонтируйте компактную крышку, отжав защелку справа. Затем с помощью сухого ватного тампона очистите поверхность датчика от пыли. Также освободите мягкой щеточкой от грязи и пыли окружающие датчик горизонтальные отверстия на корпусе. После очистки установите крышку на защелку в исходное положение плотно к корпусу.

Рекомендуется производить очистку датчика по мере загрязнения примерно 1 раз в два месяца или чаще, в случае некорректной работы прибора.

Чистка первичного сетчатого фильтра, блока фильтров "Антибактериальный + HEPA" и блока фильтров "Угольный + Фотокаталитический"

Для очистки фильтров необходимо вначале демонтировать переднюю панель (1) (см. выше). Далее извлеките из корпуса первичный сетчатый фильтр (2) предварительно отжав вниз защелку в верхней части фильтра. Затем поочередно извлеките блок фильтров «Антибактериальный + НЕРА» (3) и блок фильтров «Угольный + Фотокаталитический» (4). Для удобства к каждому блоку сверху прикреплена полоска ткани, потянув за которую, можно свободно извлечь фильтры из корпуса прибора. Все готово для обслуживания.

Удалите накопившуюся пыль с первичного сетчатого фильтра (2) пылесосом, затем ополосните в воде. Для этих целей можно также использовать мягкую щетку и нейтральное моющее средство. После очистки необходимо тщательно высушить фильтр. Помните, что категорически запрещается сушить фильтр на открытом солнце, у огня или мыть в воде, температура которой выше 50 градусов С. В противном случае фильтр может деформироваться и потерять свои свойства.

Загрязнения с блока фильтров «Антибактериальный + НЕРА» (3) и блока фильтров «Угольный + Фотокаталитический» (4) лучше и удобнее очищать с помощью пылесоса. Необходимо добавить, что конструкция любого из блоков представляет собой комбинацию из двух фильтров, расположенных по разные стороны блока. Поэтому, проводя плановое обслуживание фильтров, не забывайте очищать обе стороны данных блоков. Категорически запрещается промывать блоки фильтров в воде!

Установите блок фильтров «Угольный + Фотокаталитический» (4) в исходное положение, причем сторона серого цвета блока (Фотокаталитический фильтр) должна быть обращена внутрь прибора, ближе к УФ лампе (5), а сторона черного цвета (Угольный фильтр) - наружу. Далее аналогично установите блок фильтров «Антибактериальный + НЕРА» (3). Сторона белого цвета блока (HEPA фильтр) должна быть обращена внутрь прибора, ближе к черному угольному фильтру, а сторона салатового цвета (Антибактериальный фильтр) - наружу. Затем установите первичный сетчатый фильтр (2) в исходное положение. Для этого заведите нижнюю часть первичного фильтра внутрь корпуса за штыри, отожмите защелку фильтра вниз, заведите верхнюю часть фильтра внутрь корпуса и разожмите защелку. Первичный сетчатый фильтр должен быть плотно и неподвижно установлен в корпусе. Затем установите в исходное положение переднюю панель (1) (см. пункт выше).

После процесса очистки фильтров, сразу при первом включении прибора необходимо сбросить системный таймер. Для этого нажмите и удерживайте кнопку RESET в течении 5 секунд. Индикатор CHANGE FILTER прекратит мерцание (если он мерцал ранее) и погаснет.

Очистку фильтров рекомендуется производить по мере загрязнения на основе визуального осмотра примерно 1 раз в два месяца или ранее по мерцанию индикатора CHANGE FILTER на панели управления прибором (8).

Замена блока фильтров "Антибактериальный + HEPA" и блока фильтров "Угольный + Фотокаталитический"

В случае, когда эффективность воздухоочистителя «АТМОС-МАКСИ-550» значительно снизилась, даже после регулярной очистки фильтров (см. выше), рекомендуется полная замена блока фильтров «Антибактериальный + НЕРА» (3) и блока фильтров «Угольный + Фотокаталитический» (4). Дополнительным сигналом того, что срок службы данных фильтров подошел к концу является постоянная подсветка индикатора CHANGE FILTER на панели управления прибором. Однако срок обслуживания очистителя воздуха может наступить ранее, чем укажет данный индикатор.

Для замены вышеупомянутых фильтров необходимо демонтировать переднюю панель и первичный сетчатый фильтр. Затем изъять блок фильтров «Антибактериальный + НЕРА» (3), блок фильтров «Угольный + Фотокаталитический» (4) и заменить их новыми. Далее установите все фильтры и переднюю панель в обратном порядке (смотрите подробные инструкции в разделе выше). После процесса замены фильтров, сразу при первом включении прибора необходимо сбросить системный таймер. Для этого нажмите и удерживайте кнопку RESET в течении 5 секунд. Индикатор CHANGE FILTER погаснет (если он горел ранее).

Замена вышеупомянутых блоков фильтров должна осуществляться не реже 1 раза в 8 - 10 месяцев или ранее по индикатору CHANGE FILTER панели управления прибором.

При эксплуатации прибора согласно данной инструкции, а также правильном и своевременном обслуживании, первичный сетчатый фильтр не нуждается в замене и рассчитан на весь срок службы воздухоочистителя.
